جزئیات محصول:
|
| پوشش مواد: | فولاد ضد زنگ یا فلز | سبک گازی: | NG/LPG |
|---|---|---|---|
| رنگ مورد: | سفید اختیاری | آشکار ساختن: | نمایشگر LED اختیاری |
| توان حرارتی (KW): | 32 کیلو وات | راندمان حرارتی (%): | ≥108٪ |
| نام: | از دیگ یا بخاری دیواری NG/LPG استفاده کنید | فشار گاز متفاوت (pa): | NG2000pa/LPG2800pa |
| راه را نصب می کند: | به دیوار آویزان شد |

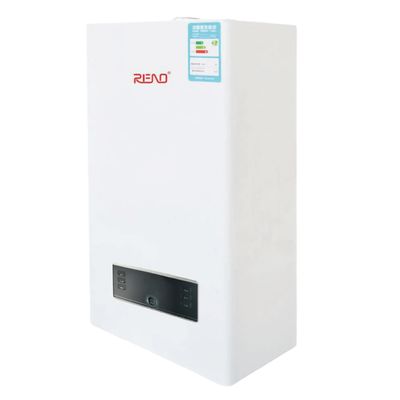

گرمایش و حمام دو کاره دیگ بخار گازی دیواری 32 کیلووات گاز یا PLG Combi Boiler
نقش برد اصلی: برای کنترل شروع و توقف تجهیزات HVAC و دمای ثابت سیستم استفاده می شود.
وظیفه شیر گاز اطمینان از احتراق عادی دیگ است.در محدوده معینی از فشار گاز، دیگ بخار را احتراق پایدار می کند و می تواند به طور خودکار منبع گاز را با توجه به نیازهای خروجی حرارت دیگ تنظیم کند تا خاموش شدن خودکار دیگ بخار و تنظیم تناسب گاز را محقق کند.
عملکرد سوئیچ جریان آب: تشخیص میزان آب لوله کشی از طریق، تحت شرایط خاص، سوئیچ دیگ بخار را به حالت آب گرم خانگی تبدیل کنید.
نقش سوئیچ فشار هوا: سوئیچ فشار هوا عمدتاً مسئول حفاظت ایمنی در سیستم کوره دیواری است.توسط یک دریچه در داخل به دو محفظه تقسیم می شود و دو محفظه در دو طرف شیر به ترتیب با دو لوله اندازه گیری فشار به هم متصل می شوند.با مقایسه فشار به دست آمده توسط لوله اندازه گیری فشار، می توان تشخیص داد که آیا سیستم اگزوز دود عادی است یا خیر.
نقش سوئیچ فشار آب: به منظور اطمینان از عملکرد طبیعی سیستم گرمایش، سیستم با آب پر می شود و فشار معینی را حفظ می کند.حفاظت از کمبود آب را می توان با تشخیص فشار سیستم از طریق سوئیچ فشار آب به دست آورد.
دستورالعمل دیگ بخار دیواری گازی
1.ایمن و قابل اعتماد
با 21 نوع حفاظت ایمن•میزان شکست پایین
2.راحتی
عملکرد فوق العاده بی صدا•راحت تر
3. راحتی
کنترل لمسی•دقیق تر
4.حفاظت از محیط زیست
صرفه جویی در انرژی و حفاظت از محیط زیست•روند را دنبال کنید
5.پس از فروش
خدمات پس از فروش 7*24، بدون نگرانی
اطلاعات فنی دیگ بخار دیواری گازی
| مدل | LLGBQ32-GK |
|
مشخصات فنی |
Q32-GK |
|
توان ورودی نامی (KW) |
32 کیلووات |
|
توان خروجی نامی (KW) |
34.5 کیلو وات |
|
راندمان حرارتی (%) |
≥108٪ |
|
فرکانس ولتاژ نامی (V/Hz/W) |
220/50/120 |
|
نوع گاز |
NG/LPG |
|
فشار گاز (Pa) |
2000/2800 |
|
محدوده دمایی آب گرمایش (℃) |
DHW: 30-60℃گرمایش آب گرم:30-80℃ |
|
△T=25℃ تامین آب گرم (کیلوگرم/دقیقه) |
13.6 |
|
فشار آب کاربردی (MPA) |
0.05-0.6 |
| ابعاد (بالا*عرض*ضخامت) | 740*460*325 |
| وزن (کیلوگرم) | 45 |
| قطر لوله دودφ(هم محور) | φ60/100 |

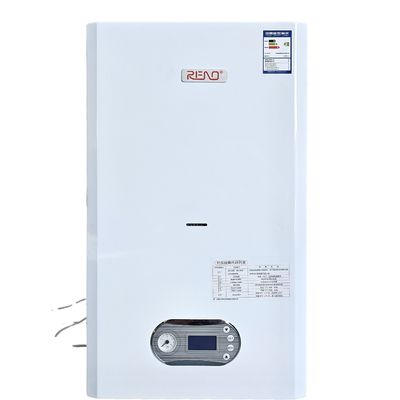

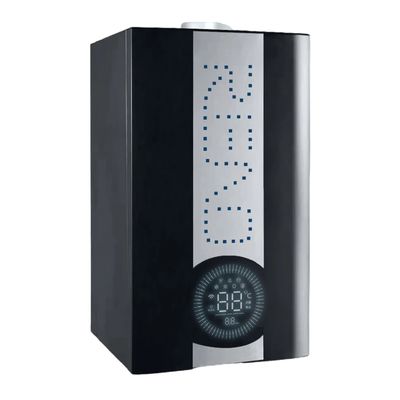

نمایش محصول
اتصال سیستم و اتصال تزریق آب در مراحل زیر انجام می شود
1، شیر اگزوز اتوماتیک پمپ و توزیع کننده آب گرمایش بدن سیستم یا دریچه خروجی رادیاتور را شل کنید.
2. شیر پر کردن آب و شیر تامین آب سیستم کوره آب گرم گرمایش گاز را باز کنید و دریچه خروجی آب آب گرم بهداشتی را ببندید.
3. هنگامی که فشار سیستم گرمایش به 0.1MPa رسید (گیج فشار 1.0bar را نشان می دهد)، دریچه پر کردن مجدد آب کوره آب گرم گرمایش گاز را ببندید.
4، برای تخلیه هوای پمپ در اسرع وقت، می توانید پمپ آب در گردش را به طور مکرر راه اندازی کنید.هوا در سیستم وجود دارد که باعث ایجاد نویز می شود و عملکرد عادی سیستم را تحت تاثیر قرار می دهد.دریچه اگزوز سیستم آب را هنگامی که آب تخلیه کرد، ببندید.
هنگامی که کوره دیواری شروع به کار کرد، پس از اینکه فشار سیستم نرمال شد، پمپ آب شروع به تقویت جریان آب گرمایش می کند، سوئیچ جریان آب یا سنسور جریان آب، سیگنال جریان آب خروجی (سیگنال سوئیچ یا سیگنال پالس) را روشن می کند. کنترل کننده اصلی، کنترل کننده اصلی سیگنال جریان آب را دریافت می کند، فن را قبل از تمیز کردن روشن می کند و تشخیص می دهد که آیا دستگاه های ایمنی مختلف عادی هستند یا خیر، در مورد دستگاه های ایمنی معمولی، احتراق، و سپس به ترتیب دریچه های اول و دوم را باز کنید، گاز را به داخل مشعل تحت عمل جرقه الکتریکی احتراق گاز (در فرآیند احتراق، فن به طور کلی عملیات نیمه سرعت یا قدرت با عملیات اینرسی، به سوزاندن، با توجه به مقدار گاز برای تعیین سرعت فن. برای استفاده. از مدل های شیر متناسب با گاز، جریان احتراق شیر متناسب، حداقل جریان، حداکثر جریان، و به ترتیب می توان تنظیم کرد)، از طریق فناوری شعله یونی برای ایجاد شعله احتراق عادی، رسانه های گرمایشی از طریق رادیاتور به هوا یا تابش خارج می شود. هدف از گرم کردنو غیره.
اتصال سیستم و اتصال تزریق آب در مراحل زیر انجام می شود
1، شیر اگزوز اتوماتیک پمپ و توزیع کننده آب گرمایش بدن سیستم یا دریچه خروجی رادیاتور را شل کنید.
2. شیر پر کردن آب و شیر تامین آب سیستم کوره آب گرم گرمایش گاز را باز کنید و دریچه خروجی آب آب گرم بهداشتی را ببندید.
3. هنگامی که فشار سیستم گرمایش به 0.1MPa رسید (گیج فشار 1.0bar را نشان می دهد)، دریچه پر کردن مجدد آب کوره آب گرم گرمایش گاز را ببندید.
4، برای تخلیه هوای پمپ در اسرع وقت، می توانید پمپ آب در گردش را به طور مکرر راه اندازی کنید.هوا در سیستم وجود دارد که باعث ایجاد نویز می شود و عملکرد عادی سیستم را تحت تاثیر قرار می دهد.دریچه اگزوز سیستم آب را هنگامی که آب تخلیه کرد، ببندید.
راه آب گردش آب گرم عبارت است از: پمپ آب گردشی ← مبدل حرارتی اصلی ← ورودی آب گرم در شیر سه طرفه ← خروجی گردش آب گرم در شیر سه طرفه ← مبدل حرارتی صفحه ای ← پمپ آب گردشی.
درباره ما
شرکت تجهیزات تهویه مطبوع Qingdao Hiounce، واقع در "نام تجاری، شهر زیبای ساحلی - چینگدائو، چین، در دهه 1950 از شرکت های دولتی بازسازی شهرداری چینگدائو - کارخانه دیگ بخار چینگدائو تاسیس شد. این یک شرکت است که به تحقیق اختصاص داده شده است. و توسعه، تولید کوره دیواری با درجه بالا، کوره گرمایش الکتریکی، دیگ گرمایش زیست توده، گاز سوزاندن آشپزخانه، تخلیه جذب روغن و ماژول شرکت های با فناوری پیشرفته گاز سوخت دیگ بخار.
شرکت تجهیزات تهویه مطبوع چینگدائو هیونس، با مسئولیت محدود، بیش از 100 کارمند دارد. دفتر مرکزی شرکت دارای مدیریت کل، بخش پرسنل، بخش مالی، بخش بازاریابی، وزارت بازرگانی، دفتر (استانی)، بخش خرید و بخش واردات و صادرات، بخش فناوری است. ، بخش مهندسی، بخش خدمات پس از فروش، و دیگر توابع از یازده بخش، از طریق فروش کامل و شبکه خدمات، امنیت، ثبات، صرفه جویی در انرژی، محصولات حفاظت از محیط زیست عرضه کاربران.
